重型液压缸

重型液压缸是由14种缸径,分别按两种速比组成28种规格的单活塞双作用差动大型油缸。另外缸规格∕技术参数头法兰、中间轴销和底座安装三种还可作成双活塞双作用等速大型油缸,再加上有无缓冲与上述28种规格组成384个品种。其安装形式和尺寸符合德国钢厂和ISO3320标准,特别适合环境恶劣、重载的工作状态。广泛应用于钢铁、铸造、锻造及机械制造等工业部门。

全国服务热线:13505262283

  • 产品详细介绍

重型液压缸概述:

本系列液压缸是由14种缸径,分别按两种速比组成28种规格的单活塞双作用差动大型油缸。另外缸规格∕技术参数头法兰、中间轴销和底座安装三种还可作成双活塞双作用等速大型油缸,再加上有无缓冲与上述28种规格组成384个品种。其安装形式和尺寸符合德国钢厂和ISO3320标准,特别适合环境恶劣、重载的工作状态。广泛应用于钢铁、铸造、锻造及机械制造等工业部门。

工作条件:
工作压力MPa:25、35
工作介质:矿物油、磷酸油和水-乙二醇无杆腔
工作温度℃:-30~+100
介质粘度cst:2.8~380
速度m/s:0.5(采用特殊密封可达到15) 重载液压缸
CD/CG重载液压缸

型号选择:
CD 25 E D/d
CD -种类:CD=差动缸;CG=等速缸
25 -工作压力:250=25MPa;350=35MPa
E -安装形式:A=尾部单耳环带衬套;B=尾部单耳环带关节轴承;C=前法兰;D=后法兰;E=中间轴销;F=底座
D/d -缸径/杠径(详见下表)
S -行程
A -缸头、缸底连接方式:A=两端均以螺纹连接;B=缸头螺纹连接、缸底焊接(D≤100)
10 -系列号:10=10系列;10~19系列尺寸相同
02 -接口:01=英制螺纹;02=公制螺纹
C -活塞杆材质:C=45钢表面镀硬铬;H=50钢表面镀硬铬;L=1Cr17Ni2钢表面镀硬铬
G -活塞杆螺纹:G=用于耳环GA、GAK及SA的螺纹;A=用于GAS耳环的螺纹
U -缓冲:U=无缓冲;D=带缓冲
M -油介质:M=矿物油,丁晴橡胶密封;V=磷酸酯氟橡胶密封
T -密封结构:T=滑动环组合密封;A=V型密封圈组

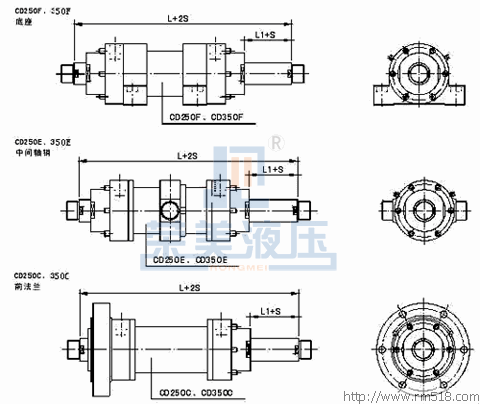

CD250C、CD350C系列差动重载液压缸外形尺寸

重型液压缸

重型液压缸 重型液压缸 重型液压缸

CG250C、CG350C系列等速重载液压缸外形尺寸

重型液压缸

重型液压缸
